專為簡單輕松的經濟型 VNA 校準而設計

R&S?ZN-Z1xx 校準套件系列提供陽性和陰性兩種型號，支持常見的 N 型、3.5 mm 和 2.92 mm 連接器，是適用于日常矢量網絡分析儀 (VNA) 校準的智能解決方案。特殊的 ZN-Z129E 型號使用 2.92 mm 連接器，甚至可以將頻率范圍擴展到高達 43.5 GHz。該套件體積小、重量輕，采用緊湊型四合一設計，因此便攜可用，并始終提供完整全面的校準標準件。每個套件的校準和 VNA 測量可追溯文檔隨 DCV 校準文檔一起提供，或提供依據認證校準程序的認證文檔。


網絡分析儀校準套件

R&S?ZN-Z1xx 經濟型網絡分析儀校準套件

R&S?ZN-Z1xx 經濟型網絡分析儀校準套件

R&S?ZN-Z1xx 經濟型網絡分析儀校準套件


主要特點


  1. 開路器、短路器、匹配負載和直通組合在緊湊單元中；

  2. 獨立的陽性或陰性套件型號；

  3. 可用于 N 型、3.5 mm、2.92 mm 連接器；

  4. 2.92 mm“E”型號的頻率高達 43.5 GHz；

  5. 提供陽性-陽性和陰性-陰性直通以用于非可插入設備。


特性和優點


易于處理


集成所有標準件的緊湊設備

R&S?ZN-Z1xx校準套件體積小、重量輕，將直通、開路器、短路器和匹配負載組合在緊湊單元中。因此，該套件確保始終提供完整全面的校準標準件。

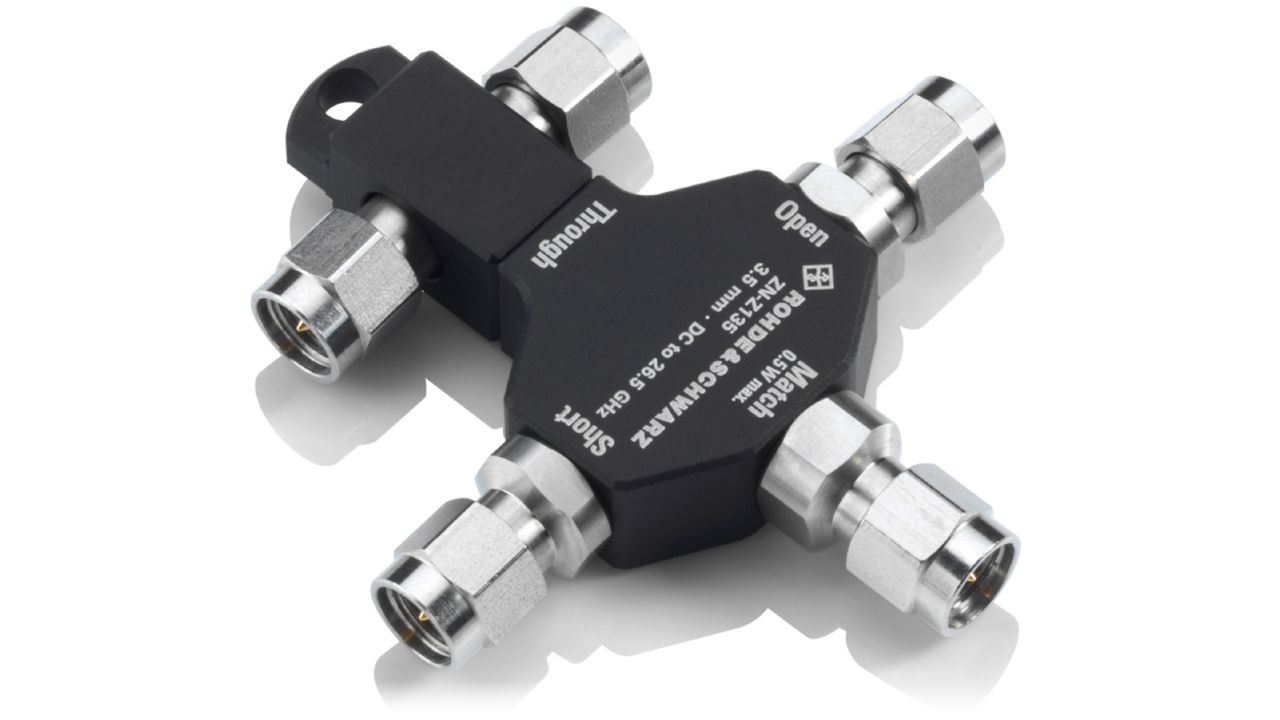

ZN-Z1xx四合一校準套件(N型、3.5mm、2.92mm)

結果高度準確


經濟型校準套件具有一流精度校準套件價格合理，可提供極其有效的數據。該套件結合相應的VNA特性，實現一流的準確度。

ZN-Z1xx四合一校準套件(N型、3.5mm、2.92mm)

擴展頻率范圍


使用2.92mmE型號連接器時頻率范圍高達43.5GHz

ZN-Z129E套件使用2.92mm連接器，頻率范圍擴展至43.5GHz。(借助頻率高達43.5GHz的2.92mm連接器，支持VNA的擴展頻率范圍）

ZN-Z129校準套件


可用型號



型號

類型

頻率范圍

連接頭類型

校準標準件

描述

校準套件

R&S?ZN-Z170

校準套件? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0 Hz 至 18 GHz?

N 型（陽性）??

開路器、短路器、匹配負載、直通組合? ? ? ??

經濟型

校準套件

R&S?ZN-Z170? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

校準套件? ? ? ? ? ? ? ? ? ? ? ? ??

0 Hz 至 18 GHz?

N 型（陰性）

開路器、短路器、匹配負載、直通組合? ? ? ? ??

經濟型

校準套件

R&S?ZN-Z135

? 校準套件? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0?Hz 至 26.5?GHz

3.5 mm（陰性）

開路器、短路器、匹配負載、直通組合? ? ??

經濟型

校準套件

R&S?ZN-Z135

? 校準套件? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0?Hz 至 26.5?GHz

3.5 mm（陽性）

開路器、短路器、匹配負載、直通組合? ? ??

經濟型

校準套件

R&S?ZN-Z29

?校準套件? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0 Hz 至 40 GHz

2.92 mm（陽性）

開路器、短路器、匹配負載、直通組合? ? ? ? ??

經濟型

校準套件

R&S?ZN-Z129

?校準套件? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0 Hz 至 40 GHz

2.92 mm（陰性）

開路器、短路器、匹配負載、直通組合? ? ? ??

經濟型? ??

ZN-129E

R&S?ZN-Z129E

? 校準套件? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0?Hz 至 43.5?GHz? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

2.92 mm（陽性）

開路器、短路器、匹配負載、直通組合? ? ? ? ??

經濟型??

ZN-129E

R&S?ZN-Z129E

? 校準套件? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0?Hz 至 43.5?GHz? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

2.92 mm（陰性）

開路器、短路器、匹配負載、直通組合? ? ? ? ??

經濟型??

ZN-170

R&S?ZN-Z170

校準套件（包括 DCV）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0 Hz 至 18 GHz

N 型（陽性）?

開路器、短路器、匹配負載、直通組合? ?

經濟型? ? ??

ZN-135

R&S?ZN-Z135

校準套件（包括 DCV）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0?Hz 至 26.5?GHz

3.5 mm（陽性）

開路器、短路器、匹配負載、直通組合? ??

經濟型? ?

ZN-129

R&S?ZN-Z129

校準套件（包括 DCV）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0 Hz 至 40 GHz

2.92 mm（陽性）

開路器、短路器、匹配負載、直通組合

經濟型? ? ? ? ? ??

R&S?ZN-Z129E

R&S?ZN-Z129E

?校準套件（包括 DCV）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0?Hz 至 43.5?GHz

2.92 mm（陽性）??

開路器、短路器、匹配負載、直通組合??

經濟型? ? ? ? ? ?

R&S?ZN-Z129E

R&S?ZN-Z129E

?校準套件（包括 DCV）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0?Hz 至 43.5?GHz

2.92 mm(陰性）??

開路器、短路器、匹配負載、直通組合??

經濟型? ? ? ? ? ?

ZN-170

R&S?ZN-Z170

?校準套件（包括 ACA）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0 Hz 至 18 GHz

N 型（陽性）

開路器、短路器、匹配負載、直通組合? ??

經濟型? ? ?

ZN-170

R&S?ZN-Z170

?校準套件（包括 ACA）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0 Hz 至 18 GHz

N 型（陰性）

開路器、短路器、匹配負載、直通組合? ??

經濟型? ? ?

ZN-129

R&S?ZN-Z129

校準套件（包括 ACA）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0 Hz 至 40 GHz

2.92 mm（陽性）

開路器、短路器、匹配負載、直通組合? ? ?

經濟型?

ZN-129

R&S?ZN-Z129

校準套件（包括 ACA）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0 Hz 至 40 GHz

2.92 mm（陰性）

開路器、短路器、匹配負載、直通組合? ? ?

經濟型?

R&S?ZN-Z129E

R&S?ZN-Z129E

?校準套件（包括 ACA）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0?Hz 至 43.5?GHz

2.92 mm（陽性）

開路器、短路器、匹配負載、直通組合? ? ?

經濟型? ?

R&S?ZN-Z129E

R&S?ZN-Z129E

?校準套件（包括 ACA）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0?Hz 至 43.5?GHz

2.92 mm（陰性）

開路器、短路器、匹配負載、直通組合? ? ?

經濟型? ?

ZN-170

R&S?ZN-Z170

校準套件（包括 DCV）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0 Hz 至 18 GHz? ? ? ? ? ? ? ? ? ? ? ??

N 型（陰性）

開路器、短路器、匹配負載、直通組合? ? ?

經濟型? ? ? ?

ZN-135

R&S?ZN-Z135

?校準套件（包括 ACA）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

0?Hz 至 26.5?GHz

3.5 mm（陰性）

開路器、短路器、匹配負載、直通組合? ?

經濟型? ? ?

ZN-135

R&S?ZN-Z135

?校準套件（包括 ACA）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0?Hz 至 26.5?GHz

3.5 mm（陽性）

開路器、短路器、匹配負載、直通組合? ?

經濟型? ? ??

ZN-135

R&S?ZN-Z135

校準套件（包括 DCV）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0?Hz 至 26.5?GHz

3.5 mm（陰性）?

開路器、短路器、匹配負載、直通組合? ? ? ? ??

經濟型? ? ??

ZN-129

R&S?ZN-Z129

校準套件（包括 DCV）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

0 Hz 至 40 GHz

2.92 mm（陰性）

開路器、短路器、匹配負載、直通組合? ??

經濟型? ?
