新一代突破性解決方案
光隔離

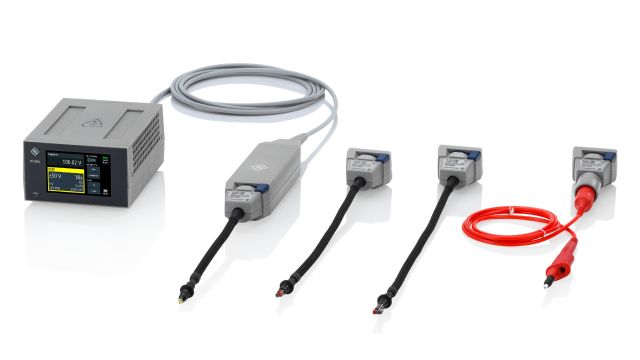

R&S?RT-ZISO 隔離探測系統能夠應對高壓和快速開關環境中的測量挑戰。光纖供電架構使被測設備 (DUT) 電氣隔離，帶寬高達 1 GHz 時也能盡量保證最高的共模抑制比 (CMRR)。整個系統會補償熱漂移和增益誤差，確保一流的信號保真度。
主要特點
100/200/350/500 MHz 和 1 GHz 帶寬，可升級；
1 GHz 帶寬時 CMRR > 90 dB；
± 3000 V 差分輸入范圍和偏移；
± 60 kV 共模范圍；
雙連接，支持羅德與施瓦茨探頭接口和 SMA 接口。
性能和優點
應對快速探測共模信號的挑戰
R&S°RT-ZISO隔離探測系統能夠通過光隔離抑制快速共模信號的干擾，1GHz帶寬時CMRR大于90dB。這有助于對互補開關電路（尤其是寬禁帶設備）進行高壓側柵極測量。 I 1GHz:> 90 dB 500 MHz: > 100 dB 100 MHz:> 115 dB 1MHz:>145 dB |
|
探頭前端非常重要
R&S°RT-ZISO提供多種探頭前端，其中MMCX探頭前端對于保證出色的CMRR性能最為重要。探測系統還支持插孔式和寬插孔式等具有不同衰減比的各類接口。探頭前端電纜較長且易于成型，能夠輕松接入探測點，而且對探測點的機械應力也非常低。 |
|
使用羅德與施瓦茨示波器輕松進行設置
通過羅德與施瓦茨探頭接口連接R&S?RT-ZISO和示波器，提供流暢的使用體驗。示波器能夠檢測到探頭前端并設置相應信息。使用示波器可以輕松配置偏移和范圍控制。用戶還可以在測量中輕松使用羅德與施瓦茨示波器的所有功能和特性，例如出色的波形捕獲率和快速響應的FFT功能。 |
|
投資保護
R&S°RT-ZISO隔離探頭系統可以連接到任何帶有BNC或SMA接口的示波器。用戶可以根據性能需求選購儀器。R&S°RT-ZISO可以根據未來需求升級帶寬。 |
|
保證測量和操作安全
R&S°RT-ZISO達到CAT1000V安全等級。探頭系統的材料和機械結構符合電氣測量用手持式探頭組件的 IEC/EN 61010-31 標準。 CAT IⅢ 1000V安全等級；探頭前端可安全連接符合1類激光產品的安全標準。 |
|
可用型號
| 型號 | 帶寬 | 上升時間 | 電纜長度 | 包括探針尖端 |
| R&S?RT-ZISO 主機可使用帶寬和電纜長度選件進行配置 | 100 1000 MHz | < 4 0.45 ns | 3或10米 | 用戶配置 |
| R&S RT-ZISO01
? | 100 MHz | < 4 ns | 3米 | |
| R&S RT-ZISO02
? | 200 MHz | < 2 ns | 3米 | ZISO-Z301 |
| R&S RT-ZISO03
? | 350 MHz | < 1.14 ns | 3米 | ZISO-Z301 |
| R&S RT-ZISO05
? | 500 MHz | < 800 ps | 3米 | ZISO-Z301 |
| R&S RT-ZISO10
? | 1 GHz | < 450 ps | 3米 | ZISO-Z201, ZISO-Z301ZISO-Z201、ZISO-Z301 |
| R&S RT-ZISO01L
? | 100 MHz | < 4 ns | 10米 | ZISO-Z301 |
| R&S RT-ZISO02L
? | 200 MHz | < 2 ns | 10 meters10米 | |
| &S RT-ZISO03L
? | 350 MHz | | 10米 | ZISO-Z301 |
| R&S RT-ZISO05L
? | 500 MHz | < 800 ps | 10米 | ZISO-Z301 |
| R&S RT-ZISO10L
? | 1 GHz ext.1 GHz擴展 | < 450 ps | 10米 | ZISO-Z201, ZISO-Z301ZISO-Z201、ZISO-Z301 |
