示波器軟件
羅德與施瓦茨示波器均支持對 I2C 以及 2 線、3 線和 4 線 SPI 總線的觸發和解碼。解碼設置僅需數秒。用戶能夠以顏色編碼的報文形式和/或在解碼表中查看結果，并作詳細分析。使用硬件加速觸發，用戶能夠有效且可靠地查找錯誤。支持起始、結束、地址、數據以及各種錯誤條件觸發。
主要特點
針對 I2C 地址和數據的符號解碼
報文以顏色編碼的總線信號顯示，或者在解碼表中顯示
支持起始、結束、地址、數據以及各種錯誤條件觸發
支持在模擬和數字通道上對最多 4 個串行總線信號進行解碼
使用標配模板測試功能，可快速進行 I2C 和 SPI 眼圖模板測試
性能和優點
快速總線設置
通過應用面板在數秒內完成總線設置 通過應用面板，只需幾個步驟即可配置任意特定協議。選擇需要解碼的總線和連接的通道，并設置正確的 電平之后，就會自動開始解碼。 |
|

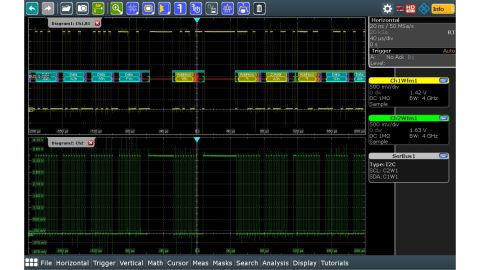

使用顏色編碼的報文顯示
報文以顏色編碼的總線信號顯示，或者在解碼表中顯示 用戶可以將信號與顏色編碼數據疊加，以便分析解碼總線幀。地址和數據內容可以十六進制、二進制或ASCII格式顯示。用戶始終可以通過靈活的屏幕設置獲得理想的瀏覽效果。報文也可以顯示在簡明表格中。 |
|
強大的觸發功能
針對起始、結束、地址、數據以及各種錯誤條件執行強大的觸發功能 借助特定于協議的觸發，用戶能夠可靠地隔離協議事件和錯誤。羅德與施瓦茨示波器具有高捕獲率，非常 適合快速查找錯誤，以便針對特定于協議的觸發結果進行解碼。 |
|
在采集記錄中搜索和導航
強大的搜索和導航功能 全面的搜索功能讓長信號序列的分析更加簡單。用戶可以根據不同的標準搜索波形，例如信號故障或協議 內容。所有檢測到的事件均顯示在表格中，并帶有時間戳。用戶可以在縮放窗口中查看單個事件，并輕松 瀏覽不同事件。 |
|
可用型號
