精確觸發信號事件

數字通道的分辨率高達200ps，成為精確的觸發源。R&SB1提供多種用于調試和分析的觸發類型，例如

邊沿、寬度、碼型和串行碼型。這些觸發類型都可以與觸發抑制條件配合使用。對于觸發源，用戶可以選

擇各個數字通道或總線信號，也可以應用AND、OR和XOR等邏輯操作選擇數字通道的任意邏輯組合。

快速查找故障

高采集率和分析速率，快速找到故障

已測量數字波形的硬件信號處理包括從采集、觸發到分析的各項功能（例如光標功能和測量），甚至還包

括結果的可視化。使用R&S?RTO和R&S?RTE示波器并行處理所有已測量數字信號，可實現高達200000

波形/秒的捕獲率和分析速率，從而確?？焖倏煽康貦z測到異常事件。

直觀顯示數字信號

R&SRTO和R&SRTE示波器的R&S?SmartGrid功能有助于在屏幕上放置數字通道。無論采集狀態如何，

數字通道活動始終在信號圖標中保持清晰可見。數字通道捕獲的二進制信號可實時顯示在測量圖上。用戶

可以概覽二進制狀態和邊沿過渡的頻率。

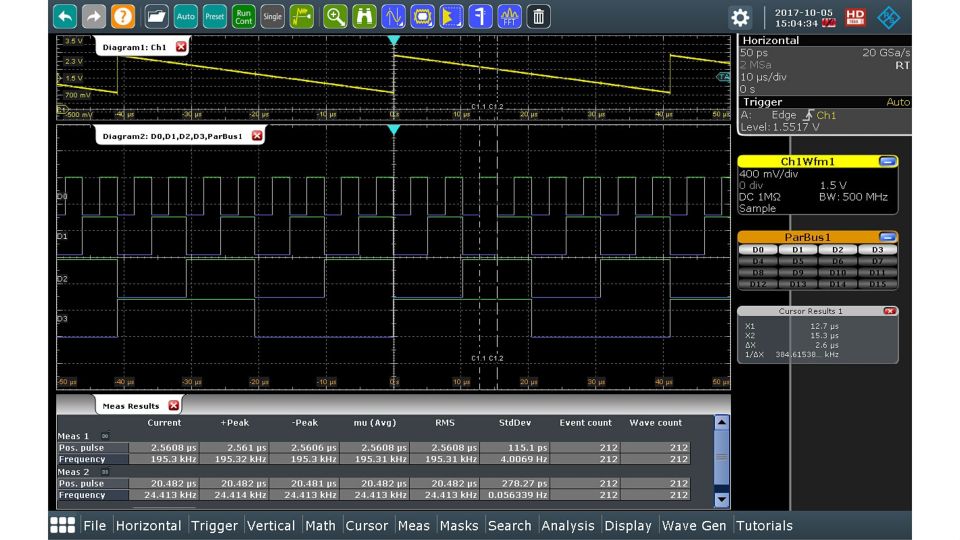

全面的處理和分析功能

為有效分析測量波形，所有羅德與施瓦茨示波器均提供R&S?B1選件；此選件具有多種自動時間測量功

能，包括統計評估功能?？稍谒袛?shù)字通道及其邏輯組合上執行自動測量。光標還支持解碼數據位于光標

位置的總線值。歷史查看功能可用于訪問采集內存中的測量波形，并對其使用分析功能。

分析串行協議

分析串行協議，同時支持?jǐn)?shù)字通道

I3C、SPI、UART/RS-232、CAN、LIN和FlexRayTM等串行接口的協議還可使用R&S?RTO-B1數字通道和

相應的串行協議選件進行觸發和解碼。

測試點低負載效應

有源探頭解決方案實現測試點低負載效應

數字輸入由八通道的邏輯探頭提供。高輸入阻抗和100kQ|4pF的低輸入電容確保高信號保真度和測試點低負載效應。

R&S?RTP-B1? ? ? ? ? ? ? ? ? ? ? ??

16

5 Gsample/s

200 Mpoints

R&S?RTP

R&S?RTO-B1? ? ?

16

400 MHz

5 Gsample/s

200 Msample

R&S?RTO6

R&S?RTE-B1? ? ?

16

400 MHz

5 Gsample/s

100 Msample

R&S?MXO5

R&S?RTA-B1? ? ?

16

400 MHz

2.5 Gsample/s（16 通道）
5 Gsample/s（8 通道）? ? ? ? ? ? ? ? ? ? ??

100 Msample（16 通道）
200 Msample（8 通道）? ? ? ? ? ? ? ? ? ??

R&S?RTA4000

R&S?RTM-B1? ? ? ? ??

16

2.5 Gsample/s（16 通道）
5 Gsample/s（8 通道）? ? ? ? ? ? ? ? ? ? ? ? ?

40 Msample（16 通道）
80 Msample（8 通道）? ? ? ? ? ? ? ? ? ??

R&S?RTM3000

R&S?RTB-B1? ? ? ??

16

300 MHz

1.25 Gsample/s

10 Msample

R&S?RTB2000

R&S?RTC-B1? ?

8

300 MHz

1 Gsample/s

1 Msample

R&S?RTC1000

R&S?RTH-B1? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

250 MHz

1.25 Gsample/s

125 ksample

R&S?Scope Rider

R&S?RTO6-B1

16

400 MHz

5 Gsample/s

200 Mpts

R&S?RTO6

R&S?MXO4-B1

16

400 MHz

5 Gsample/s

400 Mpoints

R&S?MXO 4
